汉中高低压开关柜通电试验台 漏电开关测试仪，又叫漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪、是工程质量监督站和建筑公司必备的检测仪器，可以测量漏电开关的动作时间和动作电流。主要用于测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间。可广泛应用于供电部门，农电部门，漏电保护器生产厂家，建筑、矿山、机床等行业的劳动安检部门以及广大电工等。漏电开关测试仪，由主机、监控软件、测试线、通讯线等组成。具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用。大容量存储500组数据，电压测量范围：1.0V～1000V，测量精度:±3％dgt±3dgt.测试电流从1～1200mA连续可调，测试漏电流动作时间量程为0～999ms。上位机软件具有历史数据读取、查阅、保存、报表等功能。

汉中高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态，针对断路器生产厂家的需求，研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑，通过专用磨合软件行进参数设置和磨合测试管理，可同时对六台断路器进行磨合测试，并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观，参数设定、时序控制快捷简便，极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。高压开关磨合测试系统操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分时，窗口软件及语音提示报错并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时，自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、各工位独立运行：磨合测试系统有独立控制断路器的功能，当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警，停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后，软件有信息提示，系统自动停止操作命令，切断电源。6、时间设定灵活：分、合闸间隔时间可单独设定，整定范围：0.1-25秒；分、合闸输出时间可设定，整定范围：0.1-25秒。7、电源输入灵活：每个工位的操作电源独立设置，即可交流输入也可直流输入。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤50W；3、内部触点承受电流10A；4、输入电压：240V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg

汉中高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本测试车就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。

汉中高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态，针对断路器生产厂家的需求，研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑，通过专用磨合软件行进参数设置和磨合测试管理，可同时对六台断路器进行磨合测试，并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观，参数设定、时序控制快捷简便，极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。高压开关磨合测试系统操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分时，窗口软件及语音提示报错并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时，自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、各工位独立运行：磨合测试系统有独立控制断路器的功能，当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警，停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后，软件有信息提示，系统自动停止操作命令，切断电源。6、时间设定灵活：分、合闸间隔时间可单独设定，整定范围：0.1-25秒；分、合闸输出时间可设定，整定范围：0.1-25秒。7、电源输入灵活：每个工位的操作电源独立设置，即可交流输入也可直流输入。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤50W；3、内部触点承受电流10A；4、输入电压：240V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg

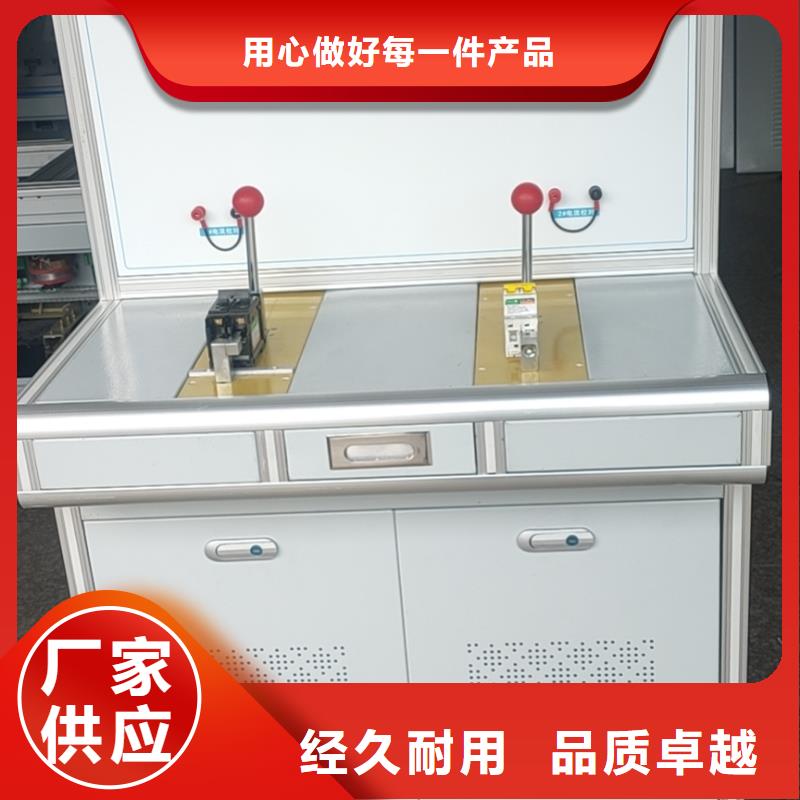

汉中高低压开关柜通电试验台剩余电流动作特性测试仪是按照标准GB16917.1-2014/GB16916.1-2014制作的，它是专门用于小型漏电断路器动作特性的自动校验。仪器以ARM-7高速处理器为核心，配以高速真有效值A/D转换器和带市电跟踪的DSS正弦信号发生器及功率放大器，仪器自动输出电流，可进行动作电流、动作时间等试验项目，是塑壳漏电断路器校验的理想设备。1、产品外观仅供参考 根据功率大小不一样仪器由触摸屏、电源开关、输出插座等部分，操作简便、显示清晰，美观大方。2、功能特点?24位高速高精度真有效值AD转换，对动作电流及电压进行采样?高速处理器对动作时间进行采样?支持标准Modbus-RTU通讯协议?支持常规产品动作电流快速选择及非常规产品动作电流单独设置?32位嵌入式处理器，高速处理大量通讯数据?RS232/485全速率异步串行通信接口，波特率可达115200bps?输入输出信号隔离保护，工作?软硬件看门狗WDT设计，保证系统稳定?配置参数存储于flash存储器，掉电不丢失，保存?软硬件抗干扰设计，可适应电磁环境较为恶劣的场合

汉中高低压开关柜通电试验台 使用方法：1、将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的，请严格按照要求操作。2、在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。

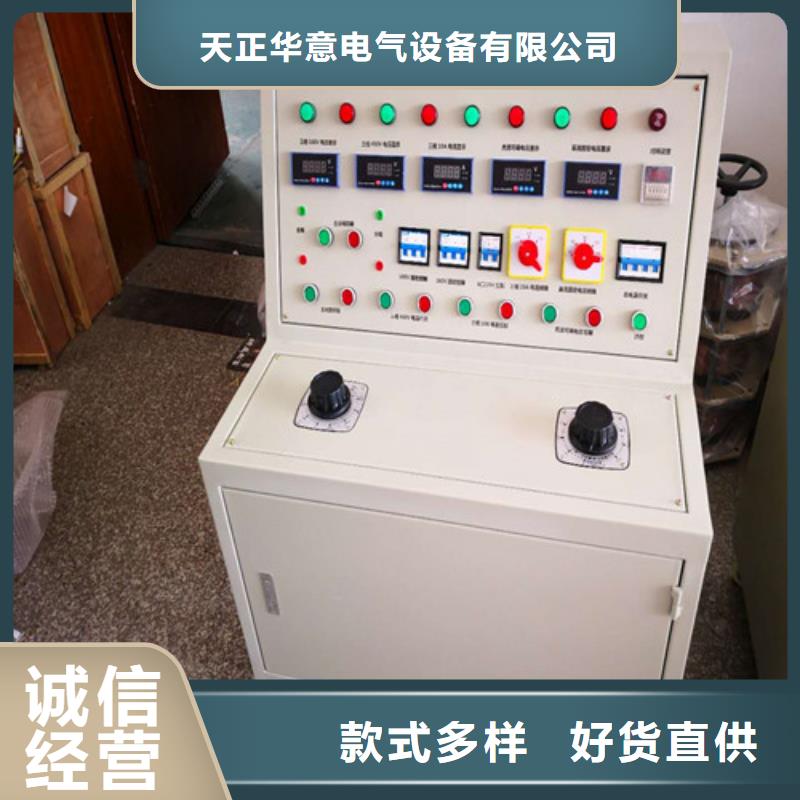

汉中高低压开关柜通电试验台 概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V 一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。五、操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关

汉中高低压开关柜通电试验台 统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％

汉中高低压开关柜通电试验台主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg四、面板介绍图1面板介绍如图1。1、仪器接地端 （系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏 （人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。

汉中高低压开关柜通电试验台 使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。6.直流操作DC0~300V可调输出 合上直流操作DC0~300V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~300V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~300V输出的分闸按钮。7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的转换开关，选取需要的电压即可，试验完毕后将转换开关回归零位，然后按下分闸按钮。8. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。9. 三相AC380V输出 合上总闸后直接在背板后对应的接线柱检测，试验完毕后分掉总闸。

汉中高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态，针对断路器生产厂家的需求，研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑，通过专用磨合软件行进参数设置和磨合测试管理，可同时对六台断路器进行磨合测试，并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观，参数设定、时序控制快捷简便，极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。高压开关磨合测试系统操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分时，窗口软件及语音提示报错并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时，自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、各工位独立运行：磨合测试系统有独立控制断路器的功能，当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警，停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后，软件有信息提示，系统自动停止操作命令，切断电源。6、时间设定灵活：分、合闸间隔时间可单独设定，整定范围：0.1-25秒；分、合闸输出时间可设定，整定范围：0.1-25秒。7、电源输入灵活：每个工位的操作电源独立设置，即可交流输入也可直流输入。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤50W；3、内部触点承受电流10A；4、输入电压：240V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg
